Esta guía se aplica a los desviadores delanteros Shimano que tienen dos tornillos de ajuste. Todos los desviadores de la generación anterior son desviadores con dos tornillos de ajuste:
- Ultegra FD-6870
- DURA-ACE FD-9070
Antes de comenzar, asegúrate de haber ajustado correctamente la altura, el ángulo y el tornillo de soporte del desviador delantero. Consulta la guía de instalación del desviador delantero para obtener instrucciones sobre cómo hacer esto.
Ajustar el Tornillo de la Parte Interior

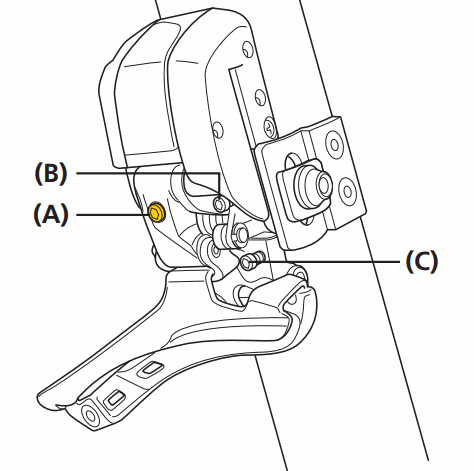

Estos desviadores tienen tres tornillos uno cerca del otro, así que primero identifica los tornillos correctos antes de empezar a ajustarlos. Primero ajustaremos el tornillo de la parte interior (la parte de la izquierda, la parte baja, o la parte del plato pequeño, como se le quiera llamar) y lo pondremos de color amarillo en la imagen de abajo.
Para ajustar el valor bajo, primero mueve el desviador delantero al plato pequeño. Luego mueve el desviador trasero al piñón más grande.
Ahora coge una llave hexagonal de 2mm y gira el tornillo para ajustar el espacio entre la cadena y la placa interior de la guía de la cadena. El objetivo es que haya un espacio de entre 0 y 0,5 mm entre la cadena y la parte interior del desviador (B-C), pero no tan cerca de 0 que la cadena roce la placa del desviador.
Ajustar el Tornillo de la Parte Exterior
El procedimiento para ajustar la parte exterior es similar al de la parte interior. Identifica el tornillo correcto (de color amarillo en la imagen de arriba) y gíralo para ajustar el espacio libre.
Comienza moviendo el desviador delantero al plato más grande y cambia el desviador trasero al piñón más pequeño. Ahora gira el tornillo de ajuste hasta que el espacio libre entre la cadena y la placa exterior del desviador sea entre 0,5 y 1 mm (B-C).
